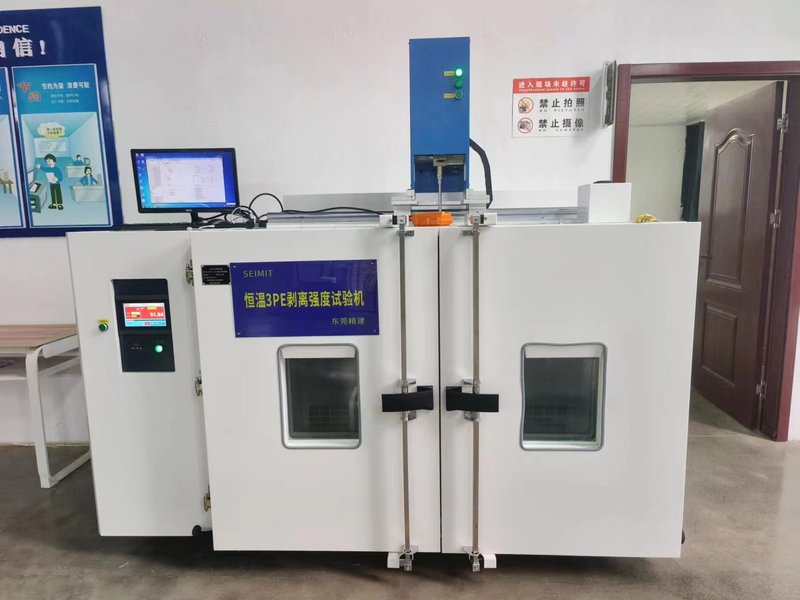

管道防腐层剥离强度测试仪：

                         3PE剥离试验机

主要用于对做过外防腐处理的钢管（3PE/3PP）进行检测，测量外

防腐层(聚乙烯、聚丙烯）在钢管表面的附着力，也即剥离强度。使用 场合为测试3PP/3PE防腐钢管及热收缩带补口涂层现场防腐层的粘结力测试。

小型化、轻量化的材质设计，携带方便、操作过程简单；

可实时采集现场数据，记录剥离速率、位移、力值、时间和温度等

信息，并实时显示“时间-力值”、 “时间-位移”、“位移-力值”、

“时间-温度”等相关曲线，并绘制相关曲线，并可进行存储试验数据、

曲线的历史查询；

数据可保存为Excel、Access数据库等模式，并可进行数据传输、

处理、打印、查询；

具有自校准功能，能够校准剥离样条的斜率并实时修正，以保证进

行剥离试验时，被剥离的样条始终与钢管表面（剥离点的切线方向）保持垂直，且剥离速率恒定。

设备配置红外测温装置，可实时对剥离试样进行温度测量与记录。

一，产品特点：

1.产品可测试大长度直管样品，

2.样品长度可夹持1000mm以内产品，

3.解决样品测试后浪费问题

4.拉力机构可移动，可测不同位置的样品拉伸

5.夹具采用自动对中夹持

6.夹具前后移动采用正反丝杆传动

7.采用伺服电机传动夹具移动

8.拉力机构可安装在不同夹具上,可移动作业，便捷应用，

9.可作户外测试

二．技术参数

1 适用管径    最小DN32-DN315mm

2 剥离距离    不小于200mm

3 剥离宽度    20mm～50mm

4 剥离角度     90°（可自动校正）

5 剥离速度     10mm/min.（速率具备调节功能）

6 剥离张力     0～500N

7 剥离力量程       不小于500N

8 剥离力量程误差   ±2%

9 剥离力测量精度   0.1N

10 温度范围：      RT-100℃,精度1℃

11适用条件        -15～85℃

12 相对湿度        ≦85%

13 海拔高度        0～4000m

14 防护等级        IP54

15 执行机构总重量   ≦10kg

16 执行机构尺寸    ≦240mm（长）*270mm（宽）*400mm（高）

17 剥离夹具尺      ≦70mm（长）*50mm（宽）*20mm（厚）

18 整体重量       约 250kg

19 包装尺寸        2100mm*830mm*1530mm

三．测试控制器主要功能特性：

1. 主控制器采用21世纪最先进的32位ARM处理器, 处理速度达到奔腾级通用计算机的水平,相比传统的8位单片机测控系统整体性能大大提高,运算速度更快,控制精度更高.

2. 数据采集核心器件采用美国最新型超高精度24位AD，采样速率可达2000次/秒,可捕捉到力量的瞬间变化过程,全程不分档分辨力最高达500000分度。并采用独创的6点校准技术进一步提高精度，力量测量精度优于国家0.5级(最高级)标准。

3. 位移编码器计数采用4倍频技术,使位移分辨力提高4倍,最高可达0.0005mm。

4. 脉冲和电压两种输出控制方式，可控制具有脉冲或电压控制接口的任意伺服马达、变频马达或直流马达实现平滑无级调速，另还有上升、下降及停止等开关量信号输出可用于直接驱动外部继电器或电磁阀，可用于控制直流电机或气动、液压等动力装置。

5. 先进的速度、位移、力量三闭环技术，可以实现精确的任意波形控制。

6. 丰富的接口扩展能力：多达4路24位模拟量输入，3路16位模拟量输出，3路脉冲输出，3路AB相光电编码器输入，9路开关量输入，8路开关量输出，1路USB接口，1路RS232接口，1路RS485接口，4种LCD接口，1个并口微型打印机接口，1个串口微型打印机接口，1个8×4矩阵键盘接口。

7. 所有输入输出接口均采用高速光电隔离技术，具备强大的抗干扰能力！
