微机控制卧式拉力试验机

              SEIMIT2000K

一．主要技术指标：

1、最大试验力：2000kN；

2、试验力测量范围：20kN~2000kN

3、试验力示值相对误差：拉伸±0.5%，压缩±1%；

4、拉伸钳口最大距离：3500mm（满足样品在 3.5m 的试验）

5、拉伸空间全距离有级可调，插销孔调整间距：500mm；

6、钳口的最大行程：能满足将试验样品拉断；

7、钳口位移测量分辨力：0.001mm

8、钳口位移速度：（10~100）mm/min，自动可调

9、最大试样直径：（500）mm

10、主机型式：卧式。活塞缸密封件、主油泵、伺服阀等主要部件应采用国内外知名品牌部

件。

11．安全防护：试验区域设有防护罩，可有效保护试验人员的安全。

安全保护装置：当试验力超过最大试验力的 2％～5％或设定值时有过载保护；当活塞移动到

极限位置时，有行程保护；当出现紧急情况时，直接按下控制柜上的急停按钮，断电保护。

12．采用一体化控制柜，实现试验需要的各类数据显示、曲线绘制、数据处理及存储打印等

功能；可用于联网工作。

13．软件系统提供试验曲线显示。如试验力-位移曲线、试验力-时间曲线、应力-应变曲线、

力-变形曲线、位移-时间曲线、变形-时间曲线。

14．完善的数据处理功能，自动数据处理，中文 Windows 系统，开放式数据库可进行数据

的统计分析。

二．测控系统：

1 该产品测力元件为高精度负荷传感器，位移测量元件采用高精度拉线式位移传感器，

位移测量分辨力：0.007mm。试验控制器 SMART 全数字闭环控制系统。负荷传感器、位移传感

器、全数字闭环控制系统与计算机再加上伺服液压系统共同组成一个闭环的测量控制操作系

统，因此，可以设置和选择各种试验规程，可以自动精确地控制试验过程，并自动测量各阶

段试验参数，保证了试验的高精度。

2 安装使用的专用试验软件是在 windows 平台下开发的，保证试验操作简便和通用性，

试验数据的处理、保存、传输容易和便捷，试验过程曲线在显示器上实时显示。

3 可实现长时间连续快速加荷、保载和卸载，等速率加荷、长时间保载、等速率卸载、

等速率位移等闭环控制。可实现陶瓷绝缘圈产品的老化性能验证试验。

4 可在一次试验中实现力、位移等分段循环控制，各控制之间可平滑切换。试验参数通

过计算机采集和软件处理能自动控制试验过程和自动求出试验结果。由微机屏幕实时显示试

验曲线和试验结果，由打印机打印试验报告和试验曲线。

5 软件可以按照 ISO、GB 规定的试验方法和标准进行设定完成试验，也可以预先根据客

户要求按客户提供的试验方法和标准进行设定和完成试验。试验数据可通过数据接口与网络

对接，软件中可根据用户要求预先设置网络接口，并协助用户进行联网工作。

三，拉力参数：

1.最大试验力：2000KN；

2.试验机级别：1 级；

3.试验力测量范围：1%-100%FS

4.试验力分辨力：满量程的 1/500000；

5.试验力示值相对误差：拉伸±0.5%，压缩±1%；

6.位移（变形）测量：采用拉线光电编码器进行传移测量，位移分辨率最小可达 0.007mm，

7.加荷速率范围：0.02N/s～20kN/s；

8.活塞空载最大速度：200mm/min

9.拉伸空间：3.5m ;

10.桁架间有效距离：800mm；（可根据用户定制）

11.活塞最大行程：1500mm；（可根据用户定制）

12.试验机中心轴高度：不小于 600mm

13.试样夹持方式：卡扣式 按照客户快递产品试样两端需要做卡扣式工装

14.控制方式和数据处理：计算机伺服系统及数据（试验力、位移、变形）图形采集处理等。

15.可显示多种试验曲线：试验力(应力)-时间、试验力(应力)-位移（变形）等，具有试验力、

位移（变形）、时间及试验曲线动态显示等功能。

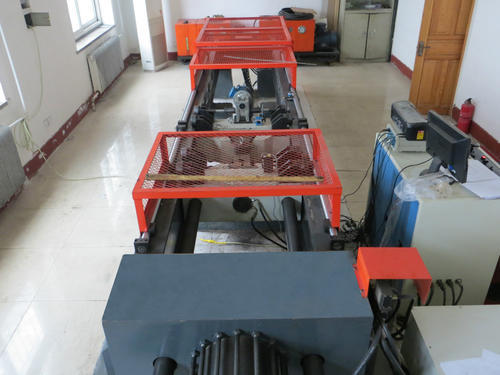

安全防护结构采用水平移动带自锁护网防护，装卸试件方便。

拉力机两侧采用网状封保护，机身外表采用静电喷塑。
